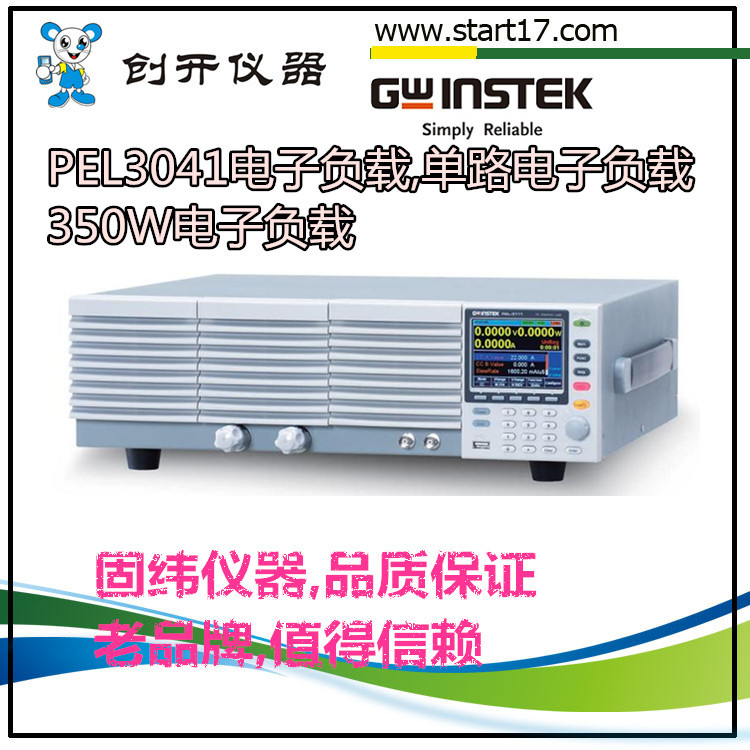

  • 产品名称:[固纬仪器]PEL3041电子负载_台湾电子负载

  • 产品型号:PEL3041
  • 产品厂商:固纬GW
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
PEL-3000系列电子负载具有高速斜率和大功率容量,能够满足SPS(开关电源),直流-直流电源转换器,HEV(混合动力电动汽车)电池测试的需求。 PEL-3000系列拥有单通道,有7种操作模式,CV(定电压),CC(定电流),CR(定电阻),CP(定功率),CC+CV,CR+CV,CP+CV。在CC和CR模式下,它的序列功能可以模拟各种动态负载特性。序列功能允许通过指定的负载电流,上升/下降斜率,电流水平,持续时间和其他参数来编辑负载曲线。 除了USB和GPIB及RS232C的数字接口,还有外部模拟控制接口,该接口允许设置操作参数和监测PEL-3000输出的电压及电流。PEL-3000系列有5种型号,PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W),它们是非零电压输入,*小输入电压是1.5V,
详情介绍:

小而美,诚信卖家!

想了解进一步信息,请来电咨询

如需产品报价及产品资料,可拔打以下电话或邮件:

联系人:彭小亮13925584717     115577788@qq.com

          钟   帅13827221557     13827221557@163.com

       彭  勇 15988965248  peng.yong@start17.com



提供全方位的产品销售咨询!

PEL3041


操作电压(DC):1.5V-150V

7种操作模式:CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
大功率:并联操作*大可达:56.7KW
高速可调斜率(16A/uS)
高效负载模拟:序列功能
编程功能(Go/NoGo测试)
动态(开关)功能:0.0166Hz-20kHz
软启动功能
短路功能
计时功能
定时功能:1s-999h 59min 59s,关闭
外部通道控制/模拟控制功能
OPP/OCP/OVP/UVP设置可调
3.5" TFT LCD 显示
多种接口:USB 2.0,RS-232/GPIB(选配)



PEL-3000系列电子负载具有高速斜率和大功率容量,能够满足SPS(开关电源),直流-直流电源转换器,HEV(混合动力电动汽车)电池测试的需求。




      PEL-3000系列拥有单通道,有7种操作模式,CV(定电压),CC(定电流),CR(定电阻),CP(定功率),CC+CV,CR+CV,CP+CV。在CC和CR模式下,它的序列功能可以模拟各种动态负载特性。序列功能允许通过指定的负载电流,上升/下降斜率,电流水平,持续时间和其他参数来编辑负载曲线。




      除了USB和GPIB及RS232C的数字接口,还有外部模拟控制接口,该接口允许设置操作参数和监测PEL-3000输出的电压及电流。PEL-3000系列有5种型号,PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W),它们是非零电压输入,*小输入电压是1.5V,其它2个型号是PEL-3020(175W)和PEL-3070(700W),它们可以零电压输入。功率可以通过并联加载机来提升,连接4台加载机,功率可以达到9.45KW。



     PEL-3000系列具备保护机制,如OPP,OCP,OTP,UVP和反极性保护,它们能显著的提高设备的可靠性。提供RS 232C,USB,GPIB和GO/NG标准接口。对于编程控制,LabVIEW驱动和VB,C,C++示例代码是可用的。PEL-3000系列针对产品设计和生产提供一个快速,有效的解决方案。

规格
型号   PEL-3021 PEL-3041 PEL-3111 PEL-3211
工作电压(DC)   1.5V~150V 1.5V~150V 1.5V~150V 1.5V~150V
电流 35A 70A 210A 420A
功率 175W 350W 1050W 2100W
CC模式
工作范围   0A~35A/0A~3.5A
0A~0.35A
0A~70A/0A~7A
0A~07A
0A~210A/0A~21A
0A~2.1A
N/A
设置精度 ±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ
±(0.2% of set + 0.1% of f.s)
N/A
CR模式
工作范围 范围 H/M/L 23.3336s~400us
(42.857mΩ~2.5kΩ)
46.6672s~800us
(21.428mΩ~1.25kΩ)
140.0016s~2.4ms
(7.1427mΩ~416.6667Ω)
N/A
H/M 2.33336s~40us
(428.566mΩ~25kΩ)
4.66672s~80us
(214.28mΩ~12.5kΩ)
14.0001s~242.4us
(71.427mΩ~4.16667kΩ)
L 0.233336s~4us
(4.28566mΩ~250kΩ)
0.46667s~8us
(2.1428mΩ~125kΩ)
1.40001s~24.24ms
(714.27mΩ~41.6667Ω)
设置精度   ±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s)
CV模式
工作范围 范围 H 1.5V~150V 1.5V~150V 1.5V~150V N/A
    L 1.5V~15V 1.5V~15V 1.5V~15V
设置精度 范围 ±(0.1% of set + 0.1% of f.s)
CP模式
工作范围 范围 H 17.5W~175W 35W~350W 105W~1050W N/A
    M 1.75W~17.5W 3.5W~35W 10.5W~105W
    L 0.175W~1.75W 0.35W~3.5W 1.05W~10.5W
斜率
设置范围
(CC模式)
  H 2.5mA/us~2.5A/us 5mA/us~5A/us 16mA/us~16A/us N/A
范围 M 250uA/us~250mA/us 500uA/us~500mA/us 1.6mA/us~1.6A/us
  L 25uA/us~25mA/us 50uA/us~50mA/us 160uA/us~160mA/us
设置范围
(CR模式)
  H 250uA/us~250mA/us 500uA/us~500mA/us 1.6mA/us~1.6A/us N/A
范围 M 25uA/us~25mA/us 50uA/us~50mA/us 160uA/us~160mA/us
  L 2.5uA/us~2.5mA/us 5uA/us~5mA/us 16uA/us~16mA/us
测量
电压测量 精度 ±(0.1% of set + 0.1% of f.s) N/A
电流测量 精度 ±(0.2% of set + 0.3% of f.s)
动态模式
工作模式   CC and CR
0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms
1us/1ms±100ppm
N/A
T1&T2
精度
斜率 范围 H 2.5mA/us~2.5A/us 5mA/us~5A/us 16mA/us~16A/us N/A
M 250uA/us~250mA/us 500uA/us~500mA/us 1.6mA/us~1.6A/us
L 25uA/us~25mA/us 50uA/us~50mA/us 160uA/us~160mA/us
电流精度   ±0.4%F.S.
尺寸&重量
  214.5(W)×124(H)×400(D)mm
Approx. 6kg
214.5(W)×124(H)×400(D)mm
Approx. 7kg
429.5(W)×128(H)×400(D)mm
Approx. 17kg
429.5(W)×128(H)×553.5(D)mm
Approx. 23kg
