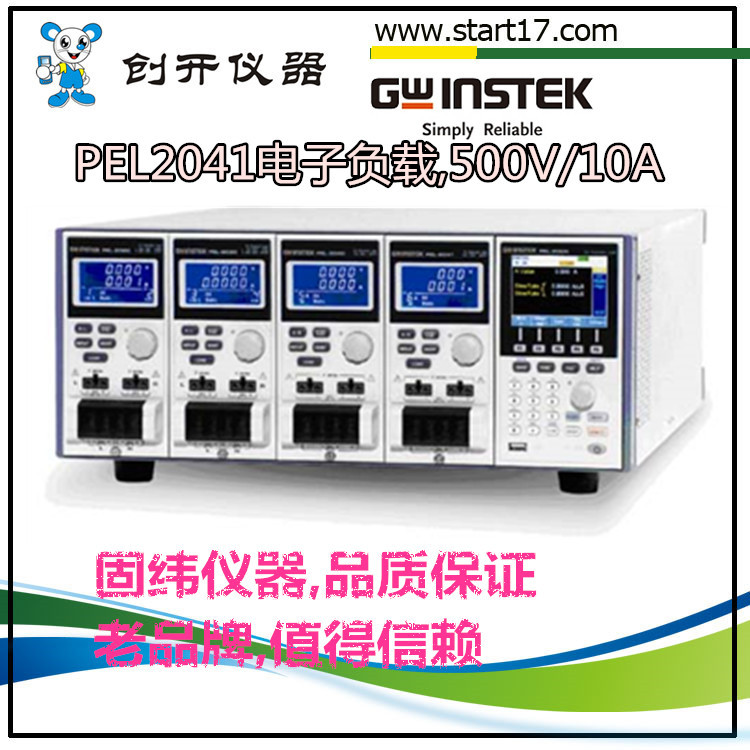

  • 产品名称:[固纬仪器]PEL2041电子负载_可编程电子负载_单路负载

  • 产品型号:PEL2041
  • 产品厂商:固纬GW
  • 产品价格:0
  • 折扣价格:0
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
PEL-2000可编程直流电子負載,此電子負載可以工作在定電流、定電壓、定電阻模式下,還可模擬各種動態負載狀況,透過序列功能進行負載電壓、電流、負載的上升及下降斜率、電流準位、持續時間等参數來编輯負載波形,同時提供外部波形信号控制以及V&I監測功能,測試參數及狀態的存儲可高達120组,系统可根據自動測試需求,隨時由儀器内部的儲存單元EEPROM中呼叫出来使用。 PEL-2000系列包含兩種主控含機框PEL-2002(可容納雙模組)與PEL-2004(可容納四模組),採用模组化設計,協助使用者保留未來可能會運用到更高功率需求的擴充性,目前提供4款負載模组分別為:PEL-2020(200W雙通道負載模組100W*2 ; PEL-2030 (280W雙通道負載模組30W+ 250W) ; PEL-2040(350W單通道負載模組);PEL-2041(350W單通道負載模組)],以PEL-200
详情介绍:

小而美,诚信卖家!

想了解进一步信息,请来电咨询

如需产品报价及产品资料,可拔打以下电话或邮件:

联系人:彭小亮13925584717     115577788@qq.com

          钟   帅13827221557     13827221557@163.com

       彭  勇 15988965248  peng.yong@start17.com



提供全方位的产品销售咨询!

PEL2041

10组预置内存
可并行操作
支持负载模拟的序列功能
外部波形控制功能
高精度和高分辨率
可变转换速率
高达8通道的多通道输出
过功率/过电流/过电压/过温保护
延迟控制
USB接口,支持RS-232C,GPIB(选配)
120组设置内存



PEL-2000可编程直流电子負載,此電子負載可以工作在定電流、定電壓、定電阻模式下,還可模擬各種動態負載狀況,透過序列功能進行負載電壓、電流、負載的上升及下降斜率、電流準位、持續時間等参數來编輯負載波形,同時提供外部波形信号控制以及V&I監測功能,測試參數及狀態的存儲可高達120组,系统可根據自動測試需求,隨時由儀器内部的儲存單元EEPROM中呼叫出来使用。

PEL-2000系列包含兩種主控含機框PEL-2002(可容納雙模組)與PEL-2004(可容納四模組),採用模组化設計,協助使用者保留未來可能會運用到更高功率需求的擴充性,目前提供4款負載模组分別為:PEL-2020(200W雙通道負載模組100W*2 ; PEL-2030 (280W雙通道負載模組30W+ 250W) ; PEL-2040(350W單通道負載模組);PEL-2041(350W單通道負載模組)],以PEL-2004來代表*多可以组成8个通道同步使用,功率範圍200W~350W,電流範圍0~70A,電壓範圍1~500V,使用者可依據實際需求,選擇的負載模组及控制模组進行组合或自组負載系统,可同步執行多组电子負載模组拉載的應用,同時每個模组採用隔離與地浮接方式,避免造成短路回路 ; 現今綠能產業蓬勃發展,PEL-2000 系列符合各式消費性電子及車用能源設備測試的需求,透過外部排線並聯控制功能,*多可以同時控制五個主機框,並讓總体的總使用功率達到7kVA。

PEL-2000系列配備RS232、USB、GPIB(選配)接口、GO/NG接口,同时還配備了驅動程序和針對LabView、VB、C、C++等相關測試軟體範例。PEL-2000系列主要應用於多通道或單通道輸出的AC/DC電源、DC/DC電源模組、充电器及电源類电子元件性能的測試,對設計研發、生產線測試及產品檢測作業上提供快速有效的測試方案,同時具有的OPP、OCP、OVP、OTP、低壓保護以及正反向極性保護功能,更大幅提高了產品的可靠性、是工程測試及自動測試環境得以信賴的產品。





PEL-2020(100Wx2)

POWER
20W
100W


CURRENT
0~2A
0~20A


VOLTAGE
1~80V

MIN.OPERATING VOLTAGE(DC)
1.0V at 2A
1V at 20A


STATIC MODE
CONSTANT CURRENT MODE
   Range
0~2A
0~20A


   Resolution
0.5mA
5mA


   Accuracy
±0.1%±0.1%F.S.
±0.1%±0.2%F.S.


CONSTANT RESISTANCE MODE
   Range
0.075Ω~300Ω(100W/16V)
3.75Ω~15K(100W/80V)

   Resolution
12bits

   Accuracy
300Ω : ± 0.1ひ ± 0.2%
15KΩ: ± 0.01ひ ± 0.1%

CONSTANT VOLTAGE MODE
   Range
1~80V

   Resolution
20mV

   Accuracy
±0.05% ± 0.1%F.S.

DYNAMIC MODE
CONSTANT CURRENT MODE
   T1&T2
0.025mS ~ 10mS / Res : 1uS
1mS ~ 30S / Res : 1mS

   Accuracy
1uS / 1mS ± 100ppm

   Slew Rate(Accuracy 5%)
0.32 ~ 80mA/uS
3.2 ~ 800mA/uS


   Slew Rate Resolution
0.32mA/uS
3.2mA/uS


   Current
0~2A
0~20A


   Current Resolution
0.5mA
5mA


   Current Accuracy
±0.4% F.S.

MEASUREMENT
VOLTAGE READBACK
   Range
0~16V
0~80V


   Resolution
0.5mV
2.5mV


   Accuracy
±0.05% ± 0.05% F.S.


   Range
0~2A
0~20A


   Resolution
0.0625mA
0.625mA


   Accuracy
±0.1% ± 0.1% F.S.

PROTECTIVE
Over Power Protection(2%)
  Range
1~102W


   Resolution
0.5W


   Accuracy



Over Current Protection(2%)
  Range
0~20.4A


   Resolution
0.05A


   Accuracy



Over Voltage Protection(2%)
  Range
1~81.6V


   Resolution
0.2V


   Accuracy



  Over Temperature Protection
≒85℃

Rated Power Protection(2 %):
   Value
110W


   Accuracy



GENERAL
SHORT CIRCUIT
  Current(CC)
≒2.2/2A
≒22/20A


  Voltage(CV)
0V
0V


  Resistance(CR)
≒3.75Ω
≒0.075Ω


INPUT RESISTANCE(LOAD OFF)
800KΩ(Typical)







              PEL-2030(250W/30W)
POWER
30W
30W
250W
CURRENT
0~5A
0~4A
0~40A
VOLTAGE
1~80V
MIN.OPERATING VOLTAGE(DC)
1.0V at 5A
1.0V at 4A
1.0V at 40A
STATIC MODE
CONSTANT CURRENT MODE
   Range
0~5A
0~4A
0~40A
   Resolution
1.25mA
1mA
10mA
   Accuracy
±0.1%±0.1%F.S
±0.1%±0.1%F.S
±0.1%±0.2%F.S
CONSTANT RESISTANCE MODE
   Range
0.3Ω~1.2KΩ(30W/16V)
15Ω~60K(30W/80V)
0.0375Ω~150Ω(250W/16V)
1.875Ω~7.5K(250W/80V)
   Resolution
12bits
   Accuracy
12KΩ : ±0.1ひ ± 0.2%
60KΩ: ±0.01ひ ± 0.1%
150Ω : ±0.1ひ ± 0.2%
7.5KΩ: ±0.01ひ ± 0.1%
CONSTANT VOLTAGE MODE
   Range
1~80V
   Resolution
20mV
   Accuracy
±0.05% ± 0.1%F.S.
DYNAMIC MODE
CONSTANT CURRENT MODE
   T1&T2
0.025mS ~ 10mS / Res : 1uS
1mS ~ 30S / Res : 1mS
   Accuracy
1uS / 1mS + 100ppm
   Slew Rate(Accuracy 5%)
0.8 ~ 200mA/uS
0.64 ~ 160mA/uS
6.4 ~ 1600mA/uS
   Slew Rate Resolution
0.8mA/uS
0.64mA/uS
6.4mA/uS
   Current
0~5A
0~4A
0~40A
   Current Resolution
1.25mA
1mA
10mA
   Current Accuracy
±0.4% F.S.
MEASUREMENT
VOLTAGE READBACK
   Range
0~16V
0~80V
0~16V
0~80V
   Resolution
0.5mV
2.5mV
0.5mV
2.5mV
   Accuracy
±0.05% ± 0.05% F.S.
CURRENT READBACK
   Range
0~5A
0~4A
0~40A
   Resolution
0.15625mA
0.125mA
1.25mA
   Accuracy
±0.1% ± 0.1% F.S.
PROTECTIVE
Over Power Protection(2%)
  Range
1~30.6W
1~255W
   Resolution
0.15W
1.25W
   Accuracy


Over Current Protection(2%)
  Range
0~5.1A
0~40.8A
   Resolution
0.0125A
0.1A
   Accuracy


Over Voltage Protection(2%)
  Range
1~81.6V
1~81.6V
   Resolution
0.2V
0.2V
   Accuracy


  Over Temperature Protection
≒85℃
Rated Power Protection(2 %):
   Value
33W
275W
   Accuracy


GENERAL
SHORT CIRCUIT
  Current(CC)
≒5.5/5A
≒4.4/4A
≒44/40A
  Voltage(CV)
0V
0V
0V
  Resistance(CR)
≒15Ω
≒0.3Ω
≒1.875Ω
≒0.0375Ω
INPUT RESISTANCE(LOAD OFF)
800KΩ(Typical)






PEL-2040
PEL-2041
POWER
35W
350W
35W
350W
CURRENT
0~7A
0~70A
0~1A
0~10A
VOLTAGE
1~80V
2.5~500V
MIN.OPERATING VOLTAGE(dc)
1.0V at 7A
1V at 70A
2.5V at 1A
2.5V at 10A
STATIC MODE
CONSTANT CURRENT MODE
   Range
0~7A
0~70A
0~1A
0~10A
   Resolution
1mA
10mA
0.2mA
2mA
   Accuracy
±0.1%±0.1%F.S.
±0.1%±0.2%F.S.
±0.1%±0.1%F.S.
±0.1%±0.2%F.S.
CONSTANT RESISTANCE MODE
   Range
0.025Ω~100Ω(350W/16V)
1.25Ω~5K(350W/80V)
1.25Ω~5KΩ(350W/125V)
50Ω~200K(350W/500V)
   Resolution
12bits
12bits
   Accuracy
100Ω : ±0.1ひ ± 0.2%
5KΩ: ±0.01ひ ± 0.1%
5KΩ : ±0.02ひ ± 0.2%
200KΩ: ±0.005ひ ± 0.1%
CONSTANT VOLTAGE MODE
   Range
1~80V
2.5~500V
   Resolution
20mV
100mV
   Accuracy
±0.05% ± 0.1%F.S.
±0.05% ± 0.1%F.S.
DYNAMIC MODE
CONSTANT CURRENT MODE
   T1&T2
0.025mS ~ 10mS / Res : 1uS
1mS ~ 30S / Res : 1mS
0.025mS ~ 10mS / Res : 1uS
1mS ~ 30S / Res : 1mS
   Accuracy
1uS / 1mS ± 100ppm
1uS / 1mS ± 100ppm
   Slew Rate(Accuracy 5%)
0.001 ~ 0.28A/uS
0.01 ~ 2.8A/uS
0.16 ~ 40mA/uS
1.6 ~ 400mA/uS
   Slew Rate Resolution
0.001A/uS
0.01A/uS
0.16mA/uS
1.6mA/uS
   Current
0~7A
0~70A
0~1A
0~10A
   Current Resolution
1mA
10mA
0.2mA
2mA
   Current Accuracy
±0.4% F.S.
±0.4% F.S.
MEASUREMENT
VOLTAGE READBACK
   Range
0~16V
0~80V
0~125V
0~500V
   Resolution
0.5mV
2.5mV
4mV
16mV
   Accuracy
±0.05% ± 0.05% F.S.
±0.05% ± 0.05% F.S.
CURRENT READBACK
   Range
0~7A
0~70A
0~1A
0~10A
   Resolution
0.175mA
1.75mA
0.032mA
0.32mA
   Accuracy
±0.1% ± 0.1% F.S.
±0.1% ± 0.1% F.S.
PROTECTIVE
Over Power Protection(2%)
  Range
1~357W
1~357W
   Resolution
1.75W
1.75W
   Accuracy


Over Current Protection(2%)
  Range
0~71.4A
0~10.2A
   Resolution
0.175A
0.025A
   Accuracy


Over Voltage Protection(2%)
  Range
1~81.6V
1~510V
   Resolution
0.2V
1.25V
   Accuracy


  Over Temperature Protection
≒85℃
≒85℃
Rated Power Protection(2 %):
   Value
385W
385W
   Accuracy



GENERAL
SHORT CIRCUIT
  Current(CC)
≒7.7/7A
≒77/70A
≒1.1/1A
≒11/10A
  Voltage(CV)
0V
0V
0V
0V
  Resistance(CR)
≒1.25Ω
≒0.025Ω
≒50Ω
≒1.25Ω
INPUT RESISTANCE(LOAD OFF)
800KΩ(Typical)
800KΩ(Typical)
