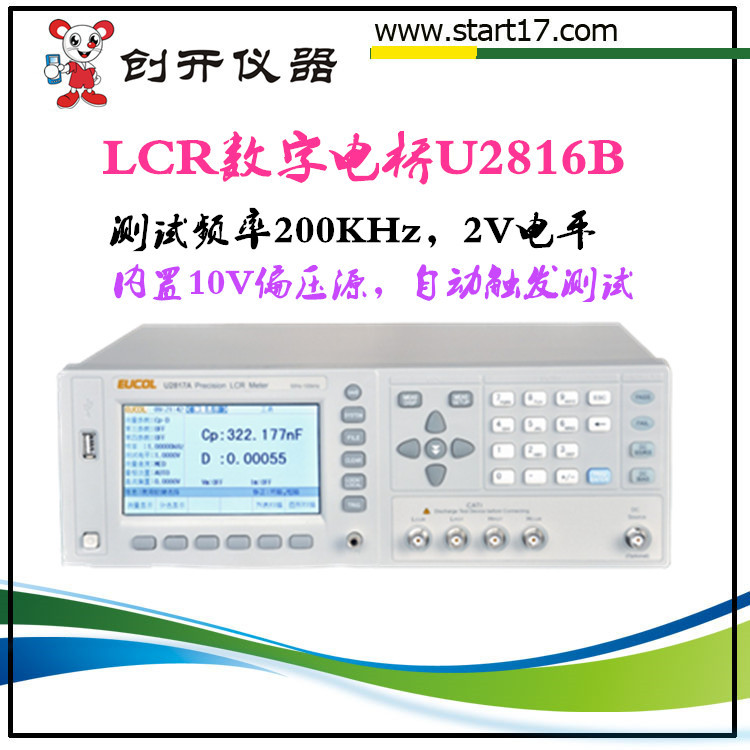

产品名称：[优高]U2816B数字电桥200KHz电感电容电阻偏压
产品型号：U2816B
产品厂商：优高
产品价格：0
折扣价格：0
产品文档：

你添加了1件商品查看购物车

简单介绍：

性能特点 ■ 同时显示四种不同的参数，组合灵活自如 ■ 交直流参数可同时测量，无干扰、自消磁 ■ 高速高效测量：*快65次/秒(含显示)， ■ 内置典型偏压0V/1.5V/2.0V/4.0V/5.0V ■ 支持DC源输出：独立电压源-10V~10V连续可调，2.5mV分辨率，低噪声 ■ 自动DUT触发功能：器件即插即测，单次显示测量结果及判别 ■ 灵活的极限比较器：支持容限模式、顺序模式和参数交换， ■ 多参数通过测试功能，快速简便判别器件合格/不合格 ■ 强大的列表扫描功能：可混合扫描各种激励源及显示各种不同的参数，同时支持器件多路扫描仪 ■ 全新的图形扫描功能：支持频率/电平/偏置/DC源，使元件分析细致入微 ■ 完备的用户修正功能：支持多达32点点频修正，并可应用于多通道扫描修正，使多路扫描同样拥有极高的测量一致性和可重复性 ■ 丰富的通讯接口：RS232C

详情介绍：

小而美,诚信卖家!

想了解进一步信息,请来电咨询

如需产品报价及产品资料,可拔打以下电话或邮件:

联系人:彭小亮13925584717 115577788@qq.com

钟帅13827221557 13827221557@163.com

彭勇 15988965248 peng.yong@start17.com

提供全方位的产品销售咨询!

性能特点

■ 同时显示四种不同的参数，组合灵活自如

■ 交直流参数可同时测量，无干扰、自消磁

■ 高速高效测量：*快65次/秒(含显示)，

■ 内置典型偏压0V/1.5V/2.0V/4.0V/5.0V

■ 支持DC源输出：独立电压源-10V~10V连续可调，2.5mV分辨率，低噪声

■ 自动DUT触发功能：器件即插即测，单次显示测量结果及判别

■ 灵活的极限比较器：支持容限模式、顺序模式和参数交换，

■ 多参数通过测试功能，快速简便判别器件合格/不合格

■ 强大的列表扫描功能：可混合扫描各种激励源及显示各种不同的参数，同时支持器件多路扫描仪

■ 全新的图形扫描功能：支持频率/电平/偏置/DC源，使元件分析细致入微

■ 完备的用户修正功能：支持多达32点点频修正，并可应用于多通道扫描修正，使多路扫描同样拥有极高的测量一致性和可重复性

■ 丰富的通讯接口：RS232C/USB-CDC/USB-TMC/HANDLER/GPIB

■ USB存储支持多种模式：存储测试数据的CSV和TXT格式，存储屏显图像的BMP,PNG,GIF格式，支持U盘存储/调用设置文件，支持U盘固件升级

■ 参数保存与调用：所有参数即时保存，关机不丢失，同时支持内部100组，外部500组存储与调用

简介

U2816B精密数字电桥是新一代高精度、宽测试范围、6位测试分辨率的阻抗测试仪器，高达200kHz的测试频率、10mV-2V的测试电压、内置典型直流偏压以及-10V-10V的DC电压源输出，可满足元件与材料的所有测量要求，为产线质量保证、进货检验及实验室的高精度测量提供了保障。仪器所提供的Handler、RS232C、GPIB等接口以及完善的命令系统可以轻松实现测试系统的组建。

详细参数

测量功能
测量参数	\|Z\|,C,L,R, X, \|Y\|,B,G,D,Q,θ
基本精度	0.1%
测试速度	快速: 65, 中速: 10, 慢速: 5 (次/秒)
等效电路	串联, 并联
量程方式	自动, 保持
触发方式	内部、手动、自动DUT、外部、总线
校正功能	开路/短路/负载
列表扫描	10点频率、电平、偏置电压/电流、DC源
显示器	480*272，5寸TFT彩屏
存储器	内部100组，外部U盘500组
测试信号
测试频率	50Hz – 200kHz, 37个典型频率
输出阻抗	10Ω, 30Ω, 100Ω
测试电平	10mV – 2V，分辨率：1mV
内部直流偏置源	0V/1.5V/2.0V/4.0V/5.0V
内置直流源（选件）	-10V - +10V, 分辨率2.5mV
测量显示范围
\|Z\|, R,X	0.01mΩ - 99.9999MΩ
\|Y\|, G, B	0.0001uS – 999.999S
C	0.00001pF – 99.9999mF
L	0.00001µH – 99.9999kH
D	0.00001 - 9.99999
θ(Deg)	-179.9° – 179.9°
θ(Rad)	-3.14159 – 3.14159
Q	0.01 - 99999.9
Δ%	-999.99% - 999.99%
比较器和接口
比较器	10档分选，BIN0 – BIN9，NG,AUX PASS/FAIL LED显示
接口	RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER/GPIB（选件
