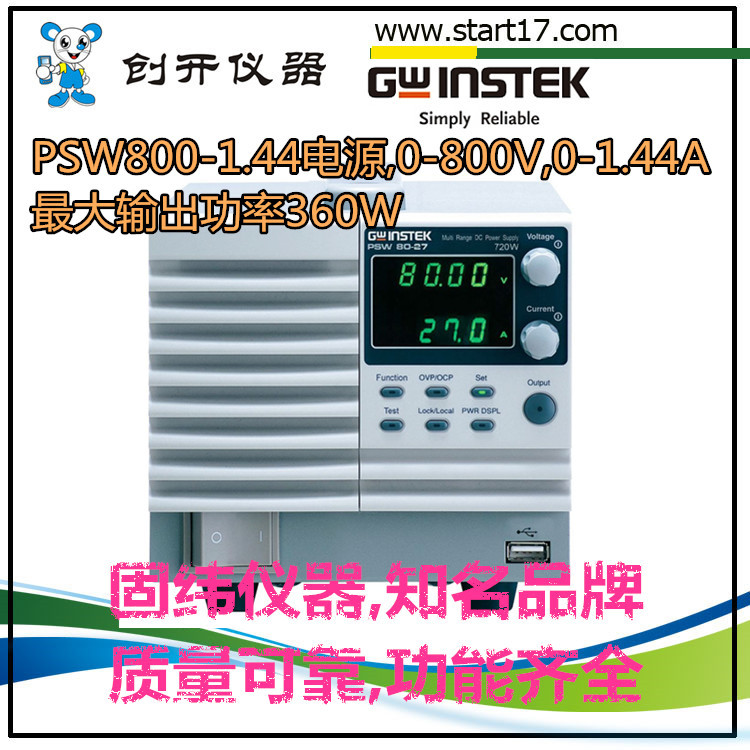

产品名称：[固纬仪器]PSW800-1.44编程电源_直流电源供应器
产品型号： PSW800-1.44
产品厂商：固纬GW
产品价格：0
折扣价格：0
产品文档：

你添加了1件商品查看购物车

简单介绍：

PSW-系列是一款单路输出、多量程可编程开关直流电源，*大功率1080W。该系列涵盖15种机型，提供30V、80V、160V、250V和800V的额定电压和360W、720W和1080W的*大输出功率。多量程操作可以灵活有效的设置电压和电流。用户*多能串行连接2台或并行连接3台PSW电源，这种提供更高输出电压或电流的连接能力极大的扩展了它的应用范围。灵活的多量程操作和串/并联连接，您无需再花费资金购买多种电源产品，PSW-系列完全可以满足不同层次的电源需求。 PSW-系列的C.V/C.C优先选择模式能够很好的保护待测物。当输出开启时，传统电源通常处于C.V模式，这会瞬间给电容性负载或强电流负载带来一个较大的浪涌电流。以LED的I-V曲线验证为例，使用传统电源就难以完成测量工作。C.V模式下连接LED与电源，打开输出，当电压超过LED正向电压时，电流突然增大并超过预设限流值。由于侦测

详情介绍：

小而美,诚信卖家!

想了解进一步信息,请来电咨询

如需产品报价及产品资料,可拔打以下电话或邮件:

联系人:彭小亮13925584717 115577788@qq.com

钟帅13827221557 13827221557@163.com

彭勇 15988965248 peng.yong@start17.com

提供全方位的产品销售咨询!

额定电压：30V/80V/160V/250V/800V，额定输出功率：360W~1080W
多量程(V&I)操作，定功率输出
C.V/C.C优先；尤其适合电池和LED产业
可调斜率
串联操作(2台)( 30V/80V/160V)，
并联操作(3台)( 30V/80V/160V/250V/800V)
高效率和高功率密度
1/2、1/3、1/6机架尺寸(EIA/JIS标准)，用于360W、720W、1080W
标配接口：LAN、USB、模拟控制接口
选配接口：GPIB-USB适配器
LabVIEW驱动

PSW-系列的C.V/C.C优先选择模式能够很好的保护待测物。当输出开启时，传统电源通常处于C.V模式，这会瞬间给电容性负载或强电流负载带来一个较大的浪涌电流。以LED的I-V曲线验证为例，使用传统电源就难以完成测量工作。C.V模式下连接LED与电源，打开输出，当电压超过LED正向电压时，电流突然增大并超过预设限流值。由于侦测到浪涌电流，电源由C.V模式转换为C.C模式。虽然模式转换后电流逐渐稳定，但C.V和C.C相交处的尖峰电流可能会造成待测物损坏。然而，PSW-系列在输出开启瞬间，能优先运行在C.C模式，避免突发的尖峰电流，保护器件免遭浪涌电流损坏。

PSW-系列设计了可调斜率功能，用户可以设置输出电压或输出电流的上升时间(由低电平变为高电平)和下降时间(由高电平变为低电平)。当电压或电流准位变化时，可调斜率有利于待测物的特性验证。通常情况下，生产测试照明装置和大型电容时会在输出打开瞬间引**涌电流，这严重缩短了DUT寿命。为了避免浪涌电流破坏强电流器件，在开关瞬间光滑和缓慢的电压传输可以显著减少浪涌电流，保护器件免遭大电流损坏。

PSW-系列提供OVP和OCP保护，保护电平默认为额定输出电压/电流的110%。一旦超过预设值，输出立刻关闭。PSW-系列标配USB Host/Device、LAN接口和GPIB-USB选配接口，所有接口均支持LabView驱动和数据记录PC软件。后面板的模拟控制/监控接口，可以外部控制电源开/关和外部监控输出电压和电流。

PSW 30-36	PSW 30-72	PSW 30-108	PSW 80-13.5	PSW 80-27	PSW 80-40.5
额定输出
电压	0~30V	0~30V	0~30V	0~80V	0~80V	0~80V
电流	0~36A	0~72A	0~108A	0~13.5A	0~27A	0~40.5A
功率	360W	720W	1080W	360W	720W	1080W
调节率(CV)
负载	20mV	20mV	20mV	45mV	45mV	45mV
电压	18mV	18mV	18mV	43mV	43mV	43mV
调节率(CC)
负载	41mA	77mA	113mA	18.5mA	32mA	45.5mA
电压	41mA	77mA	113mA	18.5mA	32mA	45.5mA
涟波&噪声(噪声带宽20MHz；涟波带宽1MHz)
CV p-p	60mV	80mV	100mV	60mV	80mV	100mV
CV rms	7mV	11mV	14mV	7mV	11mV	14mV
CC rms	72mA	144mA	216mA	27mA	54mA	81mA
编程**度
电压	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV
电流	0.1% +30mA	0.1% +60mA	0.1% +100mA	0.1% +10mA	0.1% +30mA	0.1% +40mA
测量**度
电压	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV
电流	0.1% +30mA	0.1% +60mA	0.1% +100mA	0.1% +10mA	0.1% +30mA	0.1% +40mA
响应时间
上升时间	50ms	50ms	50ms	50ms	50ms	50ms
下降时间(满载)	50ms	50ms	50ms	50ms	50ms	50ms
下降时间(空载)	500ms	500ms	500ms	500ms	500ms	500ms
负载瞬间恢复时间(负载改变50~100%)	1ms	1ms	1ms	1ms	1ms	1ms
编程分辨率(PC远程控制模式)
电压	1mV	1mV	1mV	2mV	2mV	2mV
电流	1mA	2mA	3mA	1mA	2mA	3mA
测量分辨率(PC远程控制模式)
电压	1mV	1mV	1mV	2mV	2mV	2mV
电流	1mA	2mA	3mA	1mA	2mA	3mA
串联和并联能力
并联	含主机*多并联3台
串联	含主机*多串联2台
保护功能
OVP	3~33V	3~33V	3~33V	8~88V	8~88V	8~88V
OCP	3.6~39.6A	5~79.2A	5~118.8A	1.35~14.85A	2.7~29.7A	4.05~44.55A
OHP	由升高的内部温度决定
前面板显示精度(4位)
电压	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV
电流	0.1% ± 40mA	0.1% ± 70mA	0.1% ± 100mA	0.1% ± 20mA	0.1% ± 40mA	0.1% ± 50mA
环境条件
操作温度	0℃~50℃
存放温度	-25℃~70℃
操作湿度	20% ~ 85%RH；无凝结
存放湿度	小于90%RH；无凝结
回读温度系数(热机30分钟)
电压	额定输出电压的100ppm/℃
电流	额定输出电流的200ppm/℃
其它
模拟控制	有
接口	USB/LAN/GPIB(选配)
风扇	热感控制
电源	85VAC~265VAC，50/60Hz，单相
尺寸&重量	71(W)×124(H)×350(D)mm；约3kg	142(W)×124(H)×350(D)mm；约5.3kg	214(W)×124(H)×350(D)mm；约7.5kg	71(W)×124(H)×350(D)mm；约3kg	142(W)×124(H)×350(D)mm；约5.3kg	214(W)×124(H)×350(D)mm；约7.5kg

	PSW 160-7.2	PSW 160-14.4	PSW 160-21.6	PSW 250-4.5	PSW 250-9	PSW 250-13.5	PSW 800-1.44	PSW 800-2.88	PSW 800-4.32
额定输出
电压	0~160V	0~160V	0~160V	0~250V	0~250V	0~250V	0~800V	0~800V	0~800V
电流	0~7.2A	0~14.4A	0~21.6A	0~4.5A	0~9A	0~13.5A	0~1.44A	0~2.88A	0~4.32A
功率	360W	720W	1080W	360W	720W	1080W	360W	720W	1080W
调节率(CV)
负载	85mV	85mV	85mV	130mV	130mV	130mV	405mV	405mV	405mV
电压	83mV	83mV	83mV	128mV	128mV	128mV	403mV	403mV	403mV
调节率(CC)
负载	12.2mA	19.4mA	26.6mA	9.5mA	14mA	18.5mA	6.44mA	7.88mA	9.32mA
电压	12.2mA	19.4mA	26.6mA	9.5mA	14mA	18.5mA	6.44mA	7.88mA	9.32mA
涟波&噪声(噪声带宽20MHz；涟波带宽1MHz)
CV p-p	60mV	80mV	100mV	80mV	100mV	120mV	150mV	200mV	200mV
CV rms	12mV	15mV	20mV	15mV	15mV	15mV	30mV	30mV	30mV
CC rms	15mA	30mA	45mA	10mA	20mA	30mA	5mA	10mA	15mA
编程**度
电压	0.1% +100mV	0.1% +100mV	0.1% +100mV	0.1% +200mV	0.1% +200mV	0.1% +200mV	0.1% +400mV	0.1% +400mV	0.1% +400mV
电流	0.1% +5mA	0.1% +15mA	0.1% +20mA	0.1% +5mA	0.1% +10mA	0.1% +15mA	0.1% +2mA	0.1% +4mA	0.1% +6mA
测量**度
电压	0.1% +100mV	0.1% +100mV	0.1% +100mV	0.1% +200mV	0.1% +200mV	0.1% +200mV	0.1% +400mV	0.1% +400mV	0.1% +400mV
电流	0.1% +5mA	0.1% +15mA	0.1% +20mA	0.1% +5mA	0.1% +10mA	0.1% +15mA	0.1% +2mA	0.1% +4mA	0.1% +6mA
响应时间
上升时间	100ms	100ms	100ms	100ms	100ms	100ms	150ms	150ms	150ms
下降时间(满载)	100ms	100ms	100ms	150ms	150ms	150ms	300ms	300ms	300ms
下降时间(空载)	1000ms	1000ms	1000ms	1200ms	1200ms	1200ms	2000ms	2000ms	2000ms
负载瞬间恢复时间(负载改变50~100%)	2ms	2ms	2ms	2ms	2ms	2ms	2ms	2ms	2ms
编程分辨率(PC远程控制模式)
电压	3mV	3mV	3mV	5mV	5mV	5mV	14mV	14mV	14mV
电流	1mA	2mA	3mA	1mA	1mA	1mA	1mA	1mA	1mA
测量分辨率(PC远程控制模式)
电压	3mV	3mV	3mV	5mV	5mV	5mV	14mV	14mV	14mV
电流	1mA	2mA	3mA	1mA	1mA	1mA	1mA	1mA	1mA
串联和并联能力
并联				3	3	3	3	3	3
串联				N/A	N/A	N/A	N/A	N/A	N/A
保护功能
OVP	16~176V	16~176V	16~176V	20~275V	20~275V	20~275V	20~880V	20~880V	20~880V
OCP	0.72~7.92A	1.44~15.84A	2.16~23.76A	0.45~4.95A	0.9~9.9A	1.35~14.85A	0.144~1.584A	0.288~3.168A	0.432~4.752A
OHP				由升高的内部温度决定
前面板显示精度(4位)
电压	0.1% ± 100mV	0.1% ± 100mV	0.1% ± 100mV	0.1% ± 200mV	0.1% ± 200mV	0.1% ± 200mV	0.1% ± 400mV	0.1% ± 400mV	0.1% ± 400mV
电流	0.1% ± 5mA	0.1% ± 30mA	0.1% ± 30mA	0.1% ± 5mA	0.1% ± 10mA	0.1% ± 20mA	0.1% ± 2mA	0.1% ± 4mA	0.1% ± 6mA
环境条件
操作温度	0℃~50℃
存放温度	-25℃~70℃
操作湿度	20% ~ 85%RH；无凝结
存放湿度	小于90%RH；无凝结
回读温度系数(热机30分钟)
电压	额定输出电压的100ppm/℃
电流	额定输出电流的200ppm/℃
其它
模拟控制	有
接口	USB/LAN/GPIB(选配)
风扇	热感控制
电源	85VAC~265VAC，47~63Hz，单相
尺寸&重量	71(W)×124(H)×350(D)mm；约3kg	142(W)×124(H)×350(D)mm；约5.3kg	214(W)×124(H)×350(D)mm；约7.5kg	71(W)×124(H)×350(D)mm；约3kg	142(W)×124(H)×350(D)mm；约5.3kg	214(W)×124(H)×350(D)mm；约7.5kg	71(W)×124(H)×350(D)mm；约3kg	142(W)×124(H)×350(D)mm；约5.3kg	214(W)×124(H)×350(D)mm；约7.5kg
