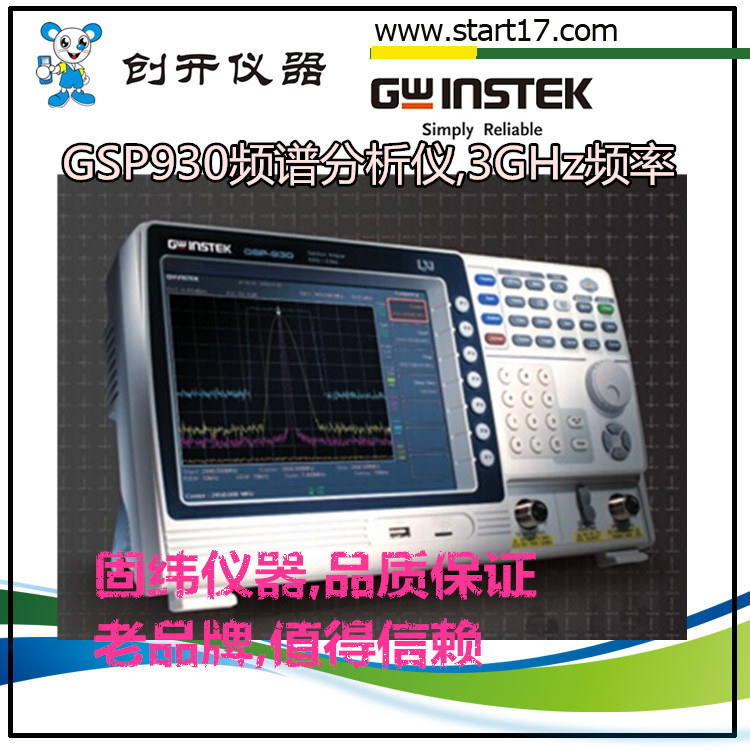

  • 产品名称：[固纬仪器]GSP930频谱分析仪_3GHz频谱仪

  • 产品型号：GSP930
  • 产品厂商：固纬GW
  • 产品价格：0
  • 折扣价格：0
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
GSP-930是固纬电子*新上市的3GHz频谱分析仪，具备了高稳定度、大尺寸屏幕显示、重量轻、体积小巧等优点。其内建的Topographic与Spectrogram显示功能，大大的提升了应用范围。 GSP-930提供了目前业界少有的高频率稳定度，25ppb (0.025ppm)，且提供高规格的噪声电平-142dBm (前置放大器开启)，让使用者可以更容易的测试小信号。内置的58个RBW档位可以提供用户更灵活的观测信号，Topographic可让GSP-930找出并显示一些较不容易发现的离散、瞬时或调频等信号，Spectrogram则有利于观测频域与时域下，随着时间变化的信号。在量测应用方面，GSP-930除了常见的OCBW, CHPW, N-dB, Jitter外，测试通讯系统时，常见的SEM功能，功率测量，AM/FM分析，以及TOI/CNR/CSO/CTB等功能，让GSP-930适用于
详情介绍：

小而美,诚信卖家!

想了解进一步信息,请来电咨询

如需产品报价及产品资料,可拔打以下电话或邮件:

联系人:彭小亮13925584717     115577788@qq.com

          钟   帅13827221557     13827221557@163.com

       彭  勇 15988965248  peng.yong@start17.com



提供全方位的产品销售咨询!

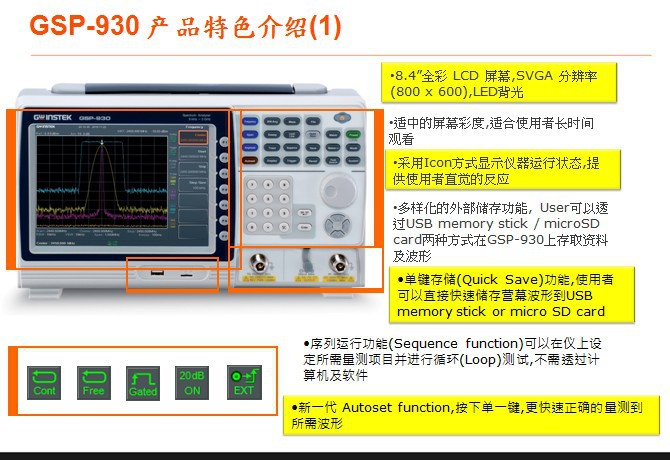

GSP930-2

GSP930-1

- 频率范围: 9kHz ~ 3GHz
- 高频率稳定度: 25ppb (0.025ppm)
- RBW: 10Hz ~ 10kHz 1-3步进, 10kHz ~ 1MHz 10% 可调步进
- 相位噪声: -88dBc/Hz @1GHz, 10kHz Offset
- 内置测量功能: Channel Power, N-dB bandwidth, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO
- 内置光谱和拓扑显示模式
- 门控扫描功能
- 1Hz 分辨率标记计频器
- AM/FM 解调分析
- 886MHz 中频输出 ，方便用户扩展外部应用
- 丰富的接口: USB Host/Device, RS-232, LXI, Micro SD, GPIB (选配)
- DVI-I 输出， 支持外部高清数字显示
- 内置前置放大, 50dB 衰减, 顺序编程功能
- 选配 6GHz 功率传感器, 跟踪源, 电池组



GSP-930是固纬电子*新上市的3GHz频谱分析仪，具备了高稳定度、大尺寸屏幕显示、重量轻、体积小巧等优点。其内建的Topographic与Spectrogram显示功能，大大的提升了应用范围。

GSP-930提供了目前业界少有的高频率稳定度，25ppb (0.025ppm)，且提供高规格的噪声电平-142dBm (前置放大器开启)，让使用者可以更容易的测试小信号。内置的58个RBW档位可以提供用户更灵活的观测信号，Topographic可让GSP-930找出并显示一些较不容易发现的离散、瞬时或调频等信号，Spectrogram则有利于观测频域与时域下，随着时间变化的信号。在量测应用方面，GSP-930除了常见的OCBW, CHPW, N-dB, Jitter外，测试通讯系统时，常见的SEM功能，功率测量，AM/FM分析，以及TOI/CNR/CSO/CTB等功能，让GSP-930适用于更多的应用领域中。
 GSP-930加入了更多的人性化操作设计，可降低用户在操作仪器时可能遇到的不顺畅。为了帮助使用者轻松的了解各种测量参数的设定方式与定义，在Limit Line Testing, Sequence Function等较进阶的测试功能中加入了在线帮助功能；广泛使用于屏幕上的ICON图标，可清楚地了解当前的设定与状态，让使用者一目了然的了解目前的测量状态。自动开机功能可在用户预先设定的时间下自动开启GSP-930，除了可以提前热机，以缩短用户的等待时间，也可确保测量结果的准确性。通过/失败判定功能，通过设定的判定条件，帮助用户重复执行Go/No-Go，节约读取数据的时间。顺序编程功能提供用户一个简单的程序编辑功能，用户不需要通过PC就可编辑好所要执行的程序。
 GSP-930配备了多样的通讯接口，包括LXI、USB、RS-232C以及GPIB(选配)接口。并提供IVI Driver，可通过LabVIEW或LabWindows/CVI环境进行远程控制软件开发。此外除了内部的内存空间外，还可通过Micro SD插槽以及USB Host接口，将所测量的数据记录/读出。886MHz的IF 输出可提供使用者进行DSP的应用延伸，设计自己所需要的应用电路。具备丰富的通讯接口、人性化的操作设计、大尺寸显示屏幕、重量轻、体积小且具备电池供电模式（1），GSP-930频谱分析仪是一台高科技的测量平台，并可提供客户*大的经济利益。
备注（1）：电池为选配

频率
频率
  范围 9 kHz — 3.0 GHz
分辨率 1 Hz
频率参考
  准确度 ±[(*后一次调整期间 X 老化率) + 频率温度稳定度 + 电源电压稳定度
老化率 ±2 ppm max. *后一次调整后的一年
  频率温度稳定度 ±0.025 ppm 0   — 50 °C
  电源电压稳定度 ±0.02 ppm
频率读出精度
  起始,   停止, 中心, 标记 ±(标记频率显示 X 频率参考精度 + 10% x RBW +  频率分辨率1)
扫描点 601 Span > 0
6 — 601 Span = 0
标记频率计数器
  分辨率 1 Hz, 10 Hz, 100 Hz, 1 kHz
准确度 ±(标记频率显示 X 频率参考精度 + 计数器分辨率)
RBW/Span >=0.02 ;
Mkr level to DNL>30 dB
频率跨度
  范围 0 Hz (zero span), 100 Hz — 3 GHz
  分辨率 1 Hz
  准确度

±   频率分辨率1
相位噪声

载波偏移
  Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz;Average ≥ 40
10 kHz <-88 dBc/Hz

典型值2
100 kHz <-95 dBc/Hz

典型值
1 MHz <-113 dBc/Hz

典型值
分辨率带宽 (RBW) 滤波器
  滤波器带宽 10 Hz — 3 kHz  1-3-10 步进
-3dB   带宽
总共: 6 滤波器
10 kHz — 1 MHz, 10% 步进
-3dB   带宽;
*小. RBW = 10 kHz @ zero span
总共: 49 滤波器
200 Hz, 9 kHz, 120 kHz -6dB   带宽
准确度 ± 8%, RBW ≥ 750 kHz

标称3
± 5%, RBW < 750 kHz
 标称
形状因子 < 4.5:1 正常带宽比: -60dB:-3dB
视频带宽 (VBW) 滤波器
  滤波器带宽 1 Hz — 1 MHz  1-3-10 步进 -3dB   带宽

[1] 频率分辨率 =   频宽/(扫描点数 - 1)

[2]本数据表里的典型规格是指， 超过20°C—30°C的温度范围，80%的单位性能可展现，95%的可靠度。不在产品保修范围内。

[3] 标称值表示预期的性能。不在保修范围内。


幅度
幅度范围
  测量范围 100 kHz — 1 MHz 显示平均噪声电平(DANL) —18 dBm
1 MHz — 10 MHz DANL   — 21 dBm
10 MHz — 3 GHz DANL   — 30 dBm
衰减
  输入衰减范围 0   — 50 dB, 1 dB 步进 自动或手动设置
*大输入**电平
  平均总功率 ≥ +33 dBm 输入衰减
≥10 dB
  直流电压 ± 50 V
1 dB 增益压缩
  **混频器的总功率 > 0 dBm 典型;Fc ≥50 MHz; 前置放大关闭
  在前置放大总功率 > -22 dBm 典型;Fc ≥50 MHz; 前置放大开启
      混频器功率电平 (dBm)= 输入功率 (dBm)-衰减值 (dB)
显示平均噪声电平(DANL)
  前置放大关闭 0 dB attenuation; RBW 10 Hz; VBW 10 Hz; span 500 Hz; reference level = -60dBm; 轨迹平均≥ 40
  9 kHz — 100 kHz < -93 dBm,

标称
  100 kHz — 1 MHz < -90 dBm - 3 x (f/100 kHz) dB
  1 MHz — 10 MHz < -122 dBm
  10 MHz — 3 GHz < -122 dBm
  前置放大开启 0 dB attenuation; RBW 10 Hz; VBW 10Hz; span 500 Hz; reference level = -60dBm; 轨迹平均 ≥ 40
  100 kHz — 1 MHz < -108 dBm - 3 x (f/100 kHz) dB

标称
  1 MHz — 10 MHz < -142 dBm
  10 MHz — 3 GHz < -145 dBm + 3 x (f/1 GHz) dB
   注：显示平均噪声电平规格不包含杂散响应
显示电平范围
  刻度 对数,   线性
  单位 dBm, dBmV, dBuV, V, W
  标记电平读数 0.01 dB 对数刻度
    0.01 % 的参考电平 线性刻度
  显示模式 轨迹,   拓扑, 光谱 单 / 分割视窗
  轨迹数量 4
  检波方式 Positive-peak, negative-peak, sample, normal, RMS(not Video) 每个轨迹可分别设置
  轨迹功能 **& 写入, *大值/*小值保持, 查看, 隐藏, 平均
**幅度精度
  **点 Center=160 MHz ; RBW 10 kHz; VBW 1 kHz; span 100 kHz; 对数刻度; 1 dB/div; peak detector; 20 to 30°C; signal 0 dBm
  前置放大关闭 ± 0.3 dB Ref level 5 dBm; 10 dB RF attenuation
  前置放大开启 ± 0.4 dB Ref level 5 dBm; 0 dB RF attenuation
频率响应
  前置放大关闭 Attenuation: 10 dB; Reference: 160 MHz; 20 to 30°C
  100 kHz — 2.0 GHz ± 0.5 dB
  2.0GHz   — 3.0 GHz ± 0.7 dB
  前置放大开启 Attenuation: 10 dB; Reference: 160 MHz; 20 to 30°C
  1 MHz — 2.0 GHz ± 0.6 dB
  2.0GHz — 3.0 GHz ± 0.8 dB
衰减开关的不确定性
  衰减设置 0  — 50 dB  1 dB 步进
  不确定 ± 0.15 dB reference: 160 MHz, 10dB attenuation
RBW   滤波器开关的不确定性
  10 Hz to 1 MHz ± 0.15 dB reference : 10 kHz RBW
测量电平不确定性
  整体幅度准确度 ± 1.5 dB 20  — 30°C; frequency > 1 MHz; Signal input 0 — -50 dBm; Reference level 0 — -50 dBm;
Input attenuation 10 dB;
RBW 1 kHz; VBW 1 kHz; after cal; Preamp Off
  ± 0.5 dB

典型
杂散响应
  二次谐波截取   前置放大关闭; 输入信号 -30dBm; 0 dB 衰减
    +35 dBm 典型; 10 MHz < fc < 775 MHz
  +60 dBm 典型; 775 MHz ≤ fc < 1.5 GHz

  三阶截获   前置放大关闭; 输入信号 -30dBm; 0 dB 衰减
  > 1dBm 300 MHz — 3 GHz
  输入伪噪声 < -60 dBc **个混频器的信号电平 -30 dBm ; 20 — 30°C
  残余反应 (固有) <-90 dBm 输入终端; 0 dB 衰减; 前置放大关闭


扫描
扫描时间
  范围 22 ms — 1000 s Span > 0 Hz
  50 us — 1000 s Span = 0 Hz;*小分辨率 = 10 us
  扫描模式 持续;   单次
  触发源 自由运行; 视频; 外部
  触发沿 上升沿或下降沿



RF 前置放大器
  频率范围 1 MHz — 3 GHz
  增益 18 dB
 标称
    (标准安装)



前面板输入/输出
RF 输入
  接口类型 N-type female
  阻抗 50 ohm, 标称
  VSWR <1.6 :1 300 kHz — 3 GHz; Input attenuator ≥ 10 dB
选配件电源供应
  接口类型 SMB male
  电压/电流 DC +7V / 500 mA max 输出短路保护
USB Host
  接口类型 A plug
  协议 Version 2.0 支持全/高/低速
MicroSD   卡槽
  协议 SD 1.1
  支持的卡 MicroSD, MicroSDHC *大支持 32GB 容量



后面板   输入/输出
参考输出
  接口类型 BNC female
  输出频率 10 MHz
  输出幅度 3.3V CMOS
  输出阻抗 50 ohm
参考输入
  接口类型 BNC female
  输入参考频率 10 MHz
  输入幅度 -5 dBm — +10 dBm
  频率锁定范围  在± 5 ppm 的输入参考频率
报警输出
  接口类型 BNC female; Open-collector
触发输入/ 门控扫描输入
  接口类型 BNC female
  输入幅度 3.3V CMOS
  开关 自动选择功能
LAN TCP/IP 接口
  接口类型 RJ-45
  Base 10Base-T; 100Base-Tx; Auto-MDIX
USB Device
  接口类型 B plug 仅用于远程控制; 支持 USB TMC
  协议 Version 2.0 支持 全速/高速
中频输出
  接口类型 SMA female
  阻抗 50 ohm 标称
  中频频率 886 MHz 标称
  输出电平 -25 dBm 10 dB 衰减; RF 输入: 0 dBm @ 1 GHz;
耳机输出
  接口类型 3.5mm   立体声插孔,
            有线单声道操作
视频输出
  接口类型 DVI-I ( 集成模拟和数字) , Single Link 兼容 VGA 、 HDMI 标准
RS232   接口
  接口类型 D-sub 9-pin female Tx,Rx,RTS,CTS
GPIB   接口 (选配)
  接口类型 IEEE-488   总线连接
交流电源输入
  电源 AC 100 V — 240 V, 50 / 60 Hz 自动选择范围
电池 (选配)
  电池 6 cells, Li-Ion rechargeable, 3S2P UN38.3 认证
  电压 DC 10.8 V
  容量 5200 mAh / 56Wh


常规
  内部数据存储 16 MB 标称
  功耗 <65 W
  预热时间 < 30 minutes
  温度范围 +5 °C — +45 °C 工作
  -20 °C — + 70 °C 存储
  重量 4.5 kg (9.9 lb) Inc. all options (标配+TG+GPIB+电池)
  尺寸 210 x 350 x 100 (mm) 大约
    8.3 x 13.8 x 3.9 (in)
